Принцип работы дефектоскопа ВД-41П
Принцип вихретокового метода контроля основан на создании индукционных токов внутри исследуемого изделия с помощью магнитного поля, генерируемого специальной катушкой возбуждения. Рассеяние электромагнитного поля на неоднородностях и дефектах улавливается вторичными катушками датчиков, а полученные сигналы затем подвергаются цифровой обработке, что позволяет анализировать амплитуду и фазу. Результаты контроля представлены как в виде дефектограммы в комплексной плоскости, так и в формате временной развёртки по каждому из каналов.
Метод вихретоковой дефектоскопии подходит для контроля изделий из любых проводящих материалов, включая обычные и нержавеющие стали, а также медные и алюминиевые сплавы.
Чтобы минимизировать влияние намагниченных участков в изделиях из ферромагнитных материалов, часто применяется подмагничивание постоянным током.
Особенности конструкции и преимущества

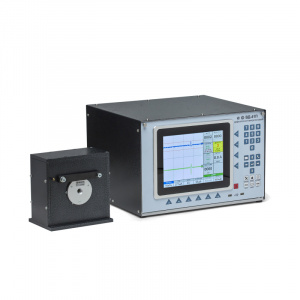

Дефектоскоп ВД-41П создан специально для стационарного применения, что обеспечивает ему более широкие возможности по сравнению с ручными и портативными устройствами. Он основан на микрокомпьютере с операционной системой Windows (начиная с версии 7), что значительно упрощает эксплуатацию: прибор оборудован крупным цветным сенсорным дисплеем, поддерживает подключение внешних устройств (мониторов, клавиатур, манипуляторов «мышь», USB-накопителей для хранения результатов) и осуществляет самодиагностику и мониторинг измерительного преобразователя. Также предусмотрены возможности удаленного управления и настройки при интеграции в сеть предприятия.
Устройство оснащено специализированными интерфейсами для дополнительного оборудования и может выполнять контроль изделий в реальном времени в рамках поточных производственных линий.
Дефектоскоп способен работать с различными типами преобразователей, что позволяет обнаруживать дефекты в бесшовных трубах, прутках, проволоке, профилях и прочих изделиях, как цельнотянутых, так и горяче- и холоднокатаных, а также в прямых и спиральных сварных соединениях.
Дефектоскоп ВД-41П соответствует требованиям ГОСТ Р ИСО 10893-2-2016 (ISO 10893-2:2011) и зарегистрирован в Государственном реестре средств измерений под номером 19710-00.
Область применения
Вихретоковый дефектоскоп ВД-41П идеально подходит для работы в автоматизированных линиях контроля качества на трубопрокатных и металлопрокатных предприятиях, осуществляя непрерывный выходной контроль продукции в комплексе с другими вспомогательными устройствами, такими как краскоотметчик, датчик пути, датчик наличия объекта, автоматический сортировщик и демагнетизатор.
Кроме того, прибор также может быть использован при входном контроле на машиностроительных предприятиях в автомобильной, авиационной, нефтегазовой и сельскохозяйственной отраслях.
Технические характеристики
- Частоты контроля: 1,0 – 100 кГц.
- Скорость контроля (скорость линии): 0,5 - 5 м/с.
- Автоматически регулируемый в зависимости от скорости высокочастотный фильтр.
- Регулировка фазы сигнала: 0 - 359° .
- Регулировка тока преобразователя: 50 – 500 мА.
- Автоматический контроль работоспособности измерительного преобразователя.
