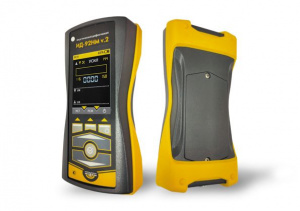

Акустический дефектоскоп ИД-92НМ предназначен для проведения акустического контроля изделий из композитных и других высокозатухающих материалов с использованием импедансного метода и свободных колебаний. Он рассчитан на выявление расслоений, непроклеев и внутренних дефектов в слоистых пластиковых, композитных и сотовых материалах. Устройство внесено в Государственный реестр средств измерений.
Особенности и характеристики:
Защита электронного блока от механических повреждений с помощью резинок;
Корпус выполнен из ABS-пластика;
Степень защиты от пыли и влаги IP54;
Наличие USB-порта для передачи и приема данных;
Управляющие мембранные клавиши с тактильной обратной связью;
Функции автоматической и ручной настройки;
Режим без эталонов;
Импульсный и непрерывный способ возбуждения преобразователей;
Встроенная память для хранения параметров калибровки преобразователей;
Замена преобразователей без необходимости подстраивания под электронный блок;
Комплектация преобразователей наконечниками из корунда (искусственный сапфир), что значительно увеличивает срок их службы и предотвращает возможные повреждения контролируемой поверхности;
Цветной графический TFT дисплей с разрешением 320х240, отображающий уровень сигнала с эффектом аналогового стрелочного индикатора;
Функция визуализации сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях;
Глубина обнаруживаемых дефектов в алюминиевых конструкциях составляет 0,5 мм - 3 мм;
Глубина выявляемых дефектов в полимерных композитах - от 0,15 до 8,0 мм;
Минимальный размер обнаруживаемого дефекта в алюминиевых конструкциях на глубине 0,5 мм - 7 мм;
Погрешность расчетов площади дефектов - не более 25%;
Напряжение зарядного устройства составляет +9 В (встроенные аккумуляторы 2700 mAh с зарядкой "на борту");
Есть возможность работы от батарей АА;
Вес электронного блока равен 0,3 кг;
Размеры электронного устройства: 159 х 77 х 33 мм.
Описание режима безэталонной настройки:
Режим без эталонов позволяет производить настройку импедансного дефектоскопа прямо на контролируемом изделии без необходимости использования настроечного образца с искусственными имитаторами дефектов. Это позволяет значительно сократить затраты на неразрушающий контроль за счет экономии времени и ресурсов, необходимых для создания образцов.
Безэталонная настройка дефектоскопа ИД-92НМ осуществляется на небольшой зоне изделия площадью приблизительно 100х100 мм, путем постепенного перемещения преобразователя в пределах этой области. Во время перемещения дефектоскоп собирает данные о локальной жесткости контролируемого объекта. Затем с помощью методов статистического анализа моделей, дефектоскоп автоматически устанавливает оптимальное значение усиления, так чтобы большая часть показателей локальной жесткости нормальной зоны находилась в центральной части шкалы прибора. Верхний и нижний пороги срабатывания АСД обеспечиваются таким образом, что даже незначительное снижение локальной жесткости в контролируемой области (указывает на наличие дефекта) по сравнению с показателями бездефектной части образца будет приводить к активации АСД. Такой подход гарантирует максимальную чувствительность измерений. Настройка с таким уровнем чувствительности в ручном режиме практически невозможна, так как требует обработки и анализа обширного объема данных, характеризующих механические свойства контролируемого изделия.
Условия эксплуатации:
- температура окружающей среды от -10 до +50 градусов Цельсия;
- относительная влажность воздуха до 98% при температуре +20 градусов Цельсия;
- атмосферное давление в диапазоне от 84 до 106,7 кПа.
Устройство зарегистрировано в Госреестре. Поставляется с поверкой.
